Menampilkan Karakter Dari Keypad ke LCD Pada Arduino

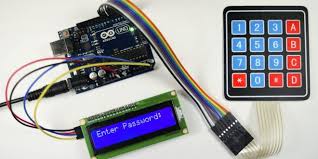

Assalamu’alaikum sahabat Konekthing, kali ini kita akan mencoba membuat rangkaian arduino sederhana tentang keypad, pada belajar kali ini kita akan coba menampilkan karakter yang kita tekan di keypad dan menampilkannya di module lcd i2c 16×2, oke langsung saja mari kita mulai, seperti biasa kita perlu menyiapkan komponenya terlebih dahulu.

Komponen

1. Arduino Board

2. Keypad

3. Kebel Jumper

4. Modul LCD I2C

Coding

Setelah wiring siap selanjutnya ke tahap coding, sebelumnya silahkan download dan install library berikut ini ( Library LCD & Library Keypad ), lalu upload coding berikut ini

#include <Wire.h> #include <LiquidCrystal_I2C.h>#include <Keypad.h>

const byte ROWS = 4;const byte COLS = 4;

char hexaKeys[ROWS][COLS] = {

  {'1', '2', '3', 'A'},

  {'4', '5', '6', 'B'},

  {'7', '8', '9', 'C'},

  {'*', '0', '#', 'D'}};

byte rowPins[ROWS] = {9, 8, 7, 6};byte colPins[COLS] = {5, 4, 3, 2};

Keypad customKeypad = Keypad(makeKeymap(hexaKeys), rowPins, colPins, ROWS, COLS);

LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup(){

  lcd.backlight();

  lcd.init(); }

void loop(){

  char customKey = customKeypad.getKey();

  if (customKey){

    lcd.clear();

    lcd.setCursor(0, 0);

    lcd.print(customKey);

  }}

Untuk bagian baris “LiquidCrystal_I2C lcd(0x27, 16, 2); ” silahkan disesuaikan dengan alamat i2c lcd kalian masing – masing ya..

Cukup sekian tutorial kali ini semoga bermanfaat, silahkan dicoba. Semoga bermanfaat.
